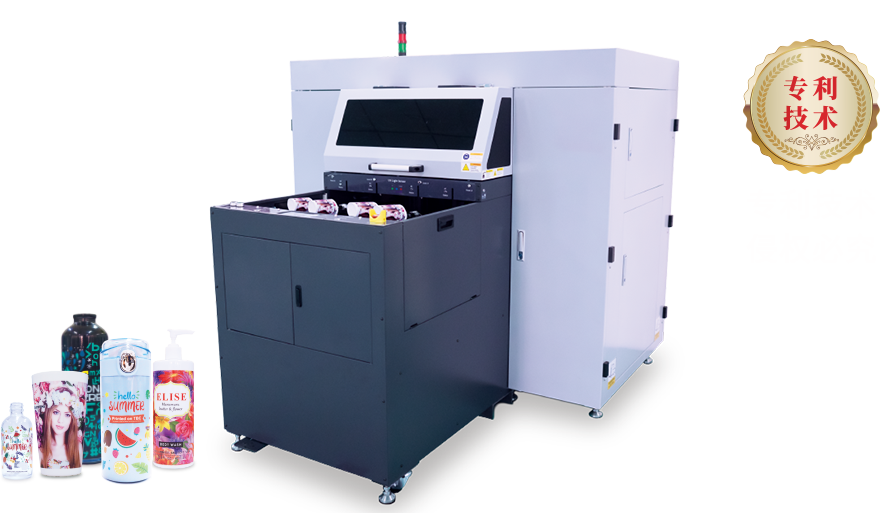

飞狐 VULD

飞狐 VULD

工业级喷墨打印机

圆锥/ 圆柱形瓶和杯360°无缝直喷
生产级速度高达 27秒/ 4件

  • 2 × 2
    操作工位
    2 × 2
    操作工位
  • LED UV
    可固化墨水
    LED UV
    可固化墨水
  • CMYKLcLm
    P, W, V
    CMYKLcLm
    P, W, V
  • 可变数据
    打印
    可变数据
    打印

飞狐 VULD

美柯乐飞狐 VULD 打印机是综合打印技术、机械设计、软件控制、流程优化和墨水等多方面研发成果而特别推出的带有 2 × 2 操作工位的创新型彩色 UV-LED 喷墨打印机。VULD 专为圆锥/ 圆柱形瓶和杯 360° 画面无缝高效直喷而设计，适用于杯子、圆瓶、铁罐和铝罐等物体的打印。VULD 是中短版印刷、定制化印刷、个性化印刷以及包装打样 应用领域的理想选择，助您不断遇见新的市场机会，挖掘新的盈利渠道。

圆瓶印刷的理想选择

与移印、丝印、标签印刷等传统圆瓶印刷技术相比，飞狐 VULD 打印机具有无需制版、印前准备简单、交货周期短以及可定制化打印等突出优点。与数码化的热转印技术相比，飞狐 VULD 具有工作流程更简洁、操作更简便、成本更低廉的优势。

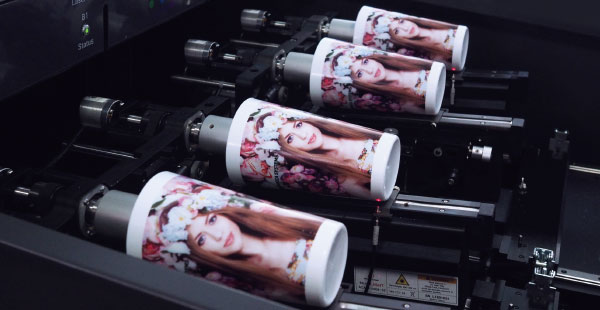

2×2 操作工位实现高效生产

飞狐 VULD 以双瓶同时打印和 2×2 操作工位用于上料、打印、固化和下料为特色。2×2 操作工位交替进出，可实现圆锥/ 圆柱形瓶和杯 的连续打印，从而优化生产流程并实现高效的工业级喷墨打印。先进的控制技术，确保长时间打印后，2×2 操作工位仍能获得稳定且一致的打印质量。

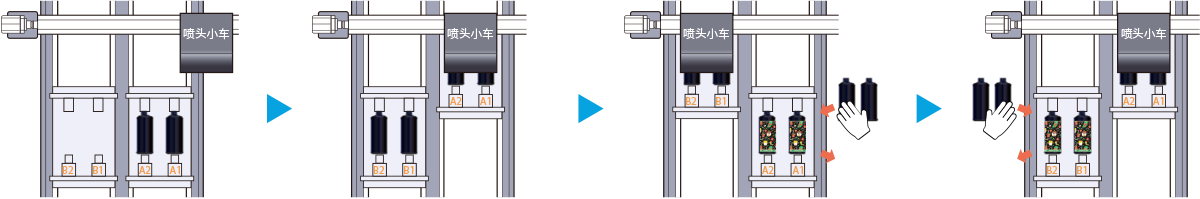

生产流程

  • A 工位: 瓶子上料

    B 工位: 等待

  • A 工位: 同时打印两个瓶子

    B 工位: 瓶子上料

  • A 工位: 瓶子下料和上料

    B 工位: 同时打印两个瓶子

  • A 工位: 同时打印两个瓶子

    B 工位: 瓶子下料和上料

  • 自动喷头保护系统

    ㆍ实时监控并防止喷头暴露于 UV 光而堵塞
    ㆍ防止喷头被剐蹭
    ㆍ有效保障喷头的安全

  • 自动喷头维护系统

    ㆍ一体式结构设计
    ㆍ自动压墨、刮墨
    ㆍ自动喷头保湿

  • 自动供墨系统

    ㆍ配备了液位传感器
    ㆍ监测、控制主 / 副墨罐墨水液位
    ㆍUV 光固化墨水适用于金属、塑料、玻璃、木材等多种材质

专有的打印方法和算法

经过长期不断的探索和实践，我们研发了包含多项重大成熟革新技术的飞狐系列打印机，实现理想的圆瓶/ 圆杯打印输出效果。

  • 针对圆锥/ 圆柱体喷墨打印的特殊性而特别研发的 “旋转打印Pass技术 (RPPM)” 和 “喷头渐进排列技术”，令飞狐同时拥有令人赞叹的打印速度和打印质量。

  • 特别针对圆锥体打印研发的 “墨点补偿算法” 图像处理技术，确保整幅图案在圆锥体不同的粗细部位呈现一致的图像密度且不产生形变。

  • 将同一文字、图形或图像等内容打印至不同直径的圆柱体时，“墨点平衡转换算法” 确保打印内容的分辨率一致，呈现相同的视觉效果。尤其适用于打印不同尺寸、 同一款式、 同一花色的套装圆瓶/ 杯子等。

  • 采用特殊软件算法并结合实时监控和反馈，全面杜绝360° 全周打印圆锥/ 圆柱体会出现的图像起止边缘重叠或未衔接而漏底的现象。

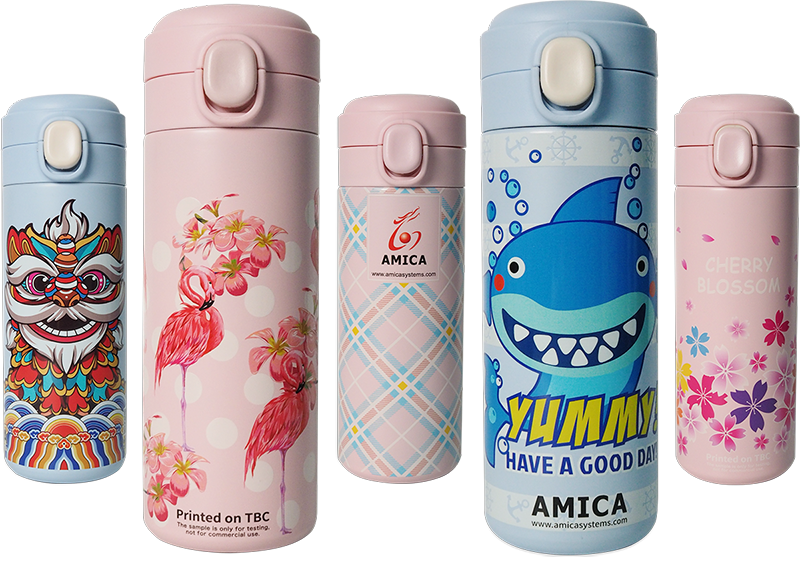

专业技术缔造高品质圆瓶/ 圆杯印品

结合专业的色彩管理技术和特有的 VDS (可变墨滴尺寸) 控制技术，飞狐 VULD打印机擅长输出 柔和的肤色、平滑的渐变和生动的图像，为您呈现高品质的彩色圆锥/ 圆柱形瓶和杯印品。

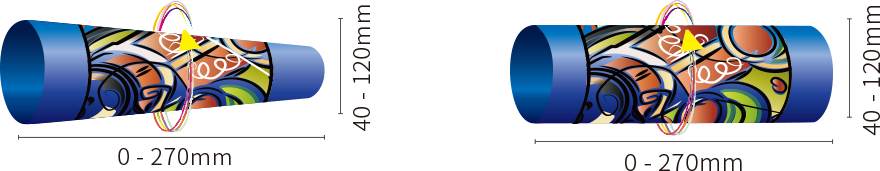

具有更多创新功能的扩展治具

ㆍ配备标准的治具接口，用户可配置治具
ㆍ搭配角度调节装置，支持打印圆锥体开口杯和圆柱体圆瓶
ㆍ支持的最大打印长度为 220mm；支持的打印物体直径为40-120mm，长度为 0-270mm

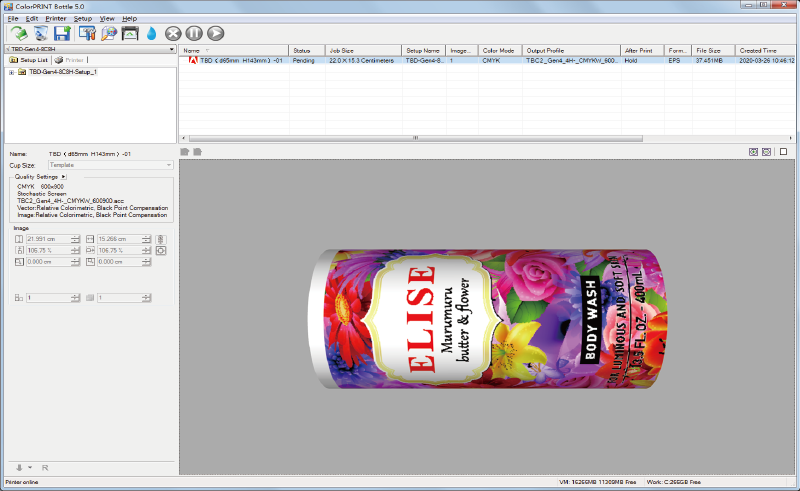

ColorPRINT Bottle RIP 软件

· 友好的主界面设计，包含直观的 2D/ 3D 预视功能
· 作业的基本参数可在同一界面设置
· 对象模板方便快速设定打印区域
· 自动白墨收缩功能
· ICC 色彩管理
· 可变数据打印

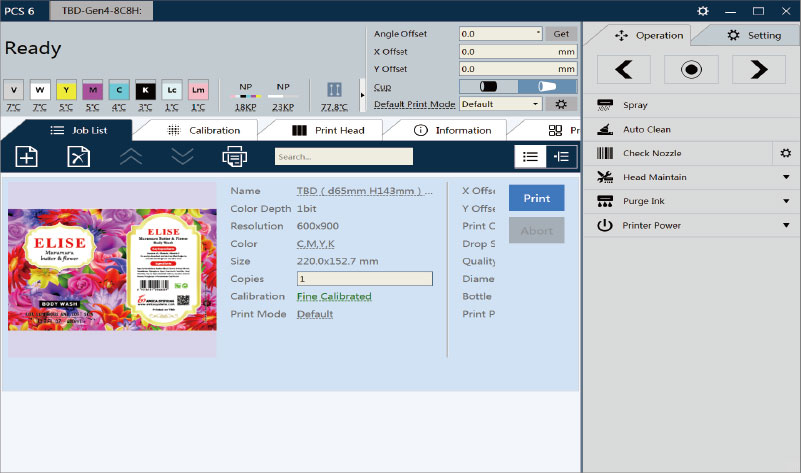

打印机控制软件 (PCS)

· 可交互控制打印机、监测打印机状态，并发送作业控制命令
· 实时显示2×2工位的作业打印和固化状态
· 环形打印喷头校准；水平校准
· 白墨循环控制

飞狐 VULD

工业级喷墨打印机

圆锥/ 圆柱形瓶和杯360°无缝直喷
生产级速度高达 27秒/ 4件



打印系统

DOD 压电式灰度级喷头，自动电压及温度控制
UV-LED 固化系统
自动喷头保护系统
带有自动压墨、刮墨和保湿功能的自动喷头维护系统

供墨系统

UV 光固化 CMYKLcLm、白墨、光油和底油
每色 1L 主墨罐
自动供墨系统
智能负压控制系统

RIP及用户界面

ColorPRINT Bottle RIP 软件
彩色 LCD 控制面板
打印机控制软件 (PCS)

支持的文件格式

主流桌面设计文件格式，包括 JPEG、TIFF、PDF、EPS 和 DCS

接口类型

千兆以太网接口

操作环境

温度：16-28℃ (61-82℉)
相对湿度：40-70% ( 推荐 )
海拔：1000m 以下
电源：单相 220V±10% (50/60Hz, AC); 15A; 3300W

介质类型

支持白/ 黑/ 彩色锥/ 柱体圆瓶/ 圆杯
适于金属、纸质、塑料、木制和玻璃等材料


打印对象 形状
圆锥/ 圆柱体
尺寸
长度：0-270mm
上底直径：40-120mm
下底直径：40-120mm
工 位
 2×2 操作工位用于上料、打印、固化和下料
物体旋转角度
 360°
打印尺寸
送料方向 (R轴)：整个物体表面
喷头运动方向 (Y轴) ≤ 220mm
机器尺寸 (W×D×H)
 1720mm × 2315mm × 1640mm

*本产品已获得多项专利授权，如发明专利 ZL 201811577354.7、ZL 201610025233.6、ZL 201410769416.X、ZL 201280073471.4 等。


打印效率

圆瓶直径
 图像尺寸
 打印分辨率
 打印颜色
 打印效率*
生产模式
 质量模式
73mm
 229mm × 170mm
 600 × 900dpi
 CMYKLcLm 27 秒/ 4 件
 48 秒/ 4 件
W + CMYKLcLm
 30 秒/ 4 件
 57 秒/ 4 件
W + CMYKLcLm + V
 55 秒/ 4 件
 96 秒/ 4 件

* 包含上料、 打印、 固化和下料的时间


飞狐 VULD

工业级喷墨打印机

圆锥/ 圆柱形瓶和杯360°无缝直喷
生产级速度高达 27秒/ 4件

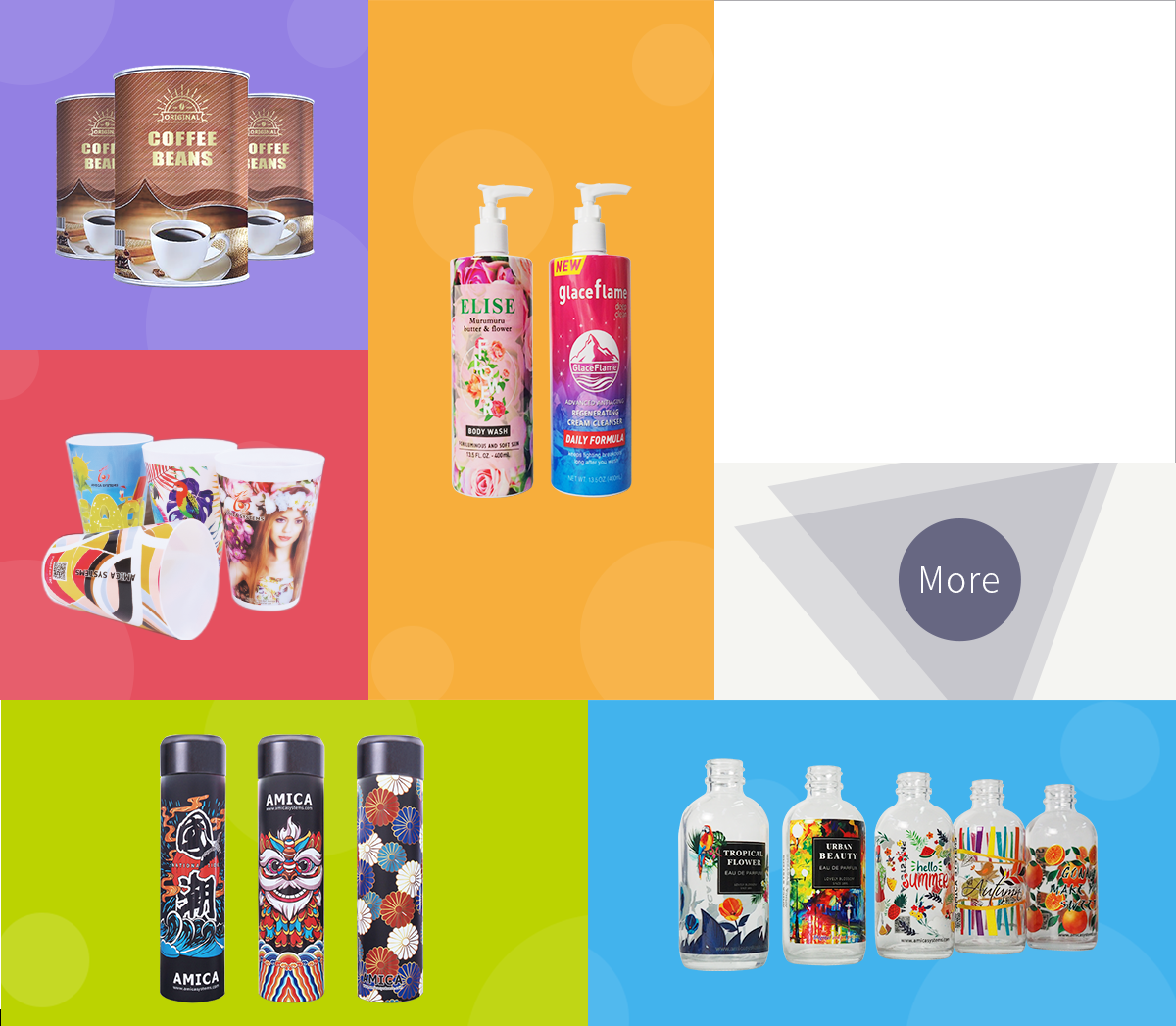

应用领域

瓶子、开口杯、Tumbler杯、玻璃杯、铁罐、铝罐、护肤品/ 化妆品/ 食品/ 药品/ 化学品等的容器
